美國2B 106-L 型用於傳感器校準
ENEA 的研究人員使用 SentinAir 系統和 106-L 型校準和評估二氧化碳低成本傳感器
[編者注 ：本研究使用瞭包含 CO2 測量模塊的 106-L 型臭氧監測儀版本 。 我們的 106-L 型不再提供該選項。 本文的 很後部分描述瞭我們當前的相關測量選項。]
問題：低成本氣體傳感器是監測室内或室外環境空氣質量的替代方案 。
然而，它們的性能取決於它們的操作測量技術，並且數據質量可能會有很大的不同 。此外，它們需要在将要部署的站點進行校準，以 很大限度地提高其性能質量 。在室内環境中，二氧化碳監測對於保持良好的空氣質量水平至關重要。
在某些情況下 ，此操作是通過低成本氣體傳感器執行的，但要有效完成此任務 ，必須仔細評估二氧化碳傳感器的性能 ，並在必要時進行準確校準。低成本傳感器的評估或校準是通過比較來自參考儀器的數據與傳感器輸出來執行的。
解決方案：在室内環境中評估或校準 CO2 氣體傳感器的一種相當快速的方法是使用 SentinAir 系統和 2B Technologies 的 106-L 型 ，配備維薩拉的 CARBOCAP 二氧化碳模塊 GMM112。通過使用這兩種儀器，用戶可以對 CO2 氣體傳感器進行快速評估，例如 Alphasense 的 IRC-A1 和 Dynament 的 TDS0058，它們都安裝在 SentinAir 設備内。 106-L 型用作 CO2 參考儀器，其串行端口通過 USB 适配器連接到 SentinAir 設備以進行數據採集。此操作不需要其他設備或儀器。

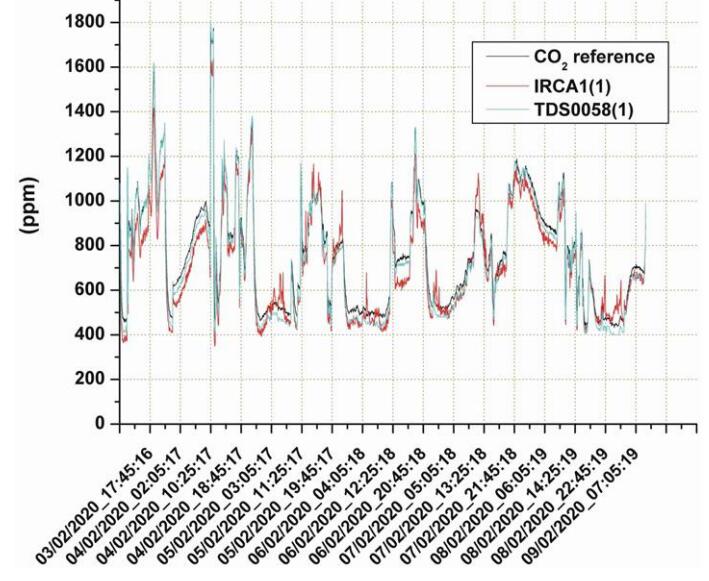

圖 1：SentinAir 系統生成的 CSV 文件圖。 CO2 參考數據來自配備 CO2 模塊的 2B Tech Model 106-L
結果 ：2B 儀器和兩個 CO2 傳感器産生的數據存儲在記錄中，帶有時間戳，構成可從 SentinAir 下載的 CSV（逗号分隔值）文件。通過将來自 Model 106-L 的值作爲參考 ，可以 應用線性回歸模型來評估傳感器性能或用於校準目的。 相關系數 (R2)、截距、模型斜率、平均絕對誤差 (MAE) 和标準偏差 (SD) 是有助於確定傳感器性能的指标 。 來自上述儀器設置的數據示例可在圖 1 中找到，而從中計算的指标總結在表 1 和圖 2 中 。

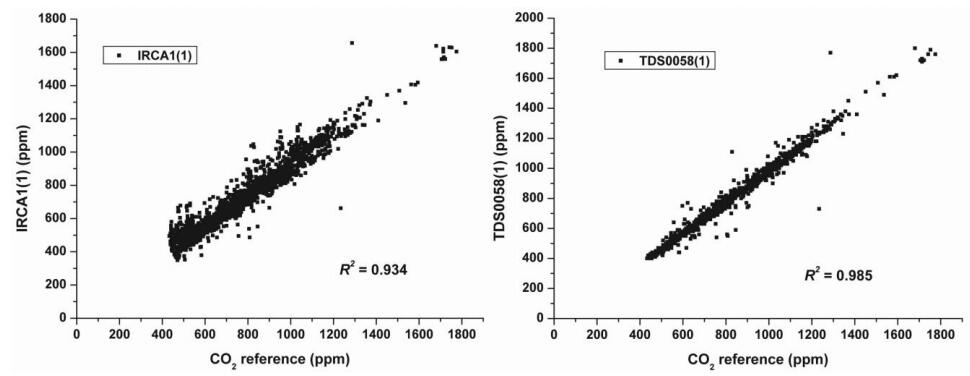

圖 2：散點圖顯示傳感器數據與作爲參考的 106-L 型之間的關系 。

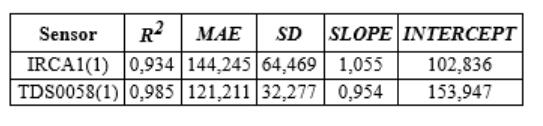

表 1：從線性回歸模型計算的 CO2 性能指标。
2B Tech 儀器的作用：帶有集成 CO2 傳感器的 106-L 型被用作本研究中低成本傳感器的校準參考。 通過根據 106-L 型參考校準傳感器，可以放心地将傳感器部署爲測量室内或室外環境中空氣質量的一種手段 。 此版本的 106-L 型被稱爲“GO3 CO2 實驗包”，直到 2017 年，2B Technologies 作爲 106-L 型的可選升級版出售。CO2 測量現在可作爲我們個人的一部分 空氣監測儀 (PAM) 和社區空氣監測儀 (CAM)，也在 2021 年晚些時候推出時用於我們的 AQSync 儀器。除瞭二氧化碳，PAM 還能夠測量一氧化碳 (CO)、細顆粒物 （PM1、PM2.5 和 PM10）、溫度、壓力和相對濕度。
底線：雖然 2B Technologies 不再提供 GO3 CO2 實驗包 ，但我們有多種其他産品能夠爲您的應用提供 CO2 測量。除瞭上述 PAM 之外，CAM 還提供聯邦等效方法 (FEM) 質量臭氧測量以及 CO、CO2、PM1、PM2.5、PM10、溫度、壓力和相對濕度的測量。 CAM 安裝在防風雨外殼中，可以安裝在固定位置（例如燈杆上）。該設備能夠将數據直接上傳到我們的在線數據庫 ，在該數據庫中可以在 Google Earth 樣式的疊加層上查看或由 很終用戶下載爲 CSV 文件。
目前由 2B Technologies 開發的是我們的 AQSync 監控包。這款一體化儀器将於 2021 年推出，将提供 很重要的空氣污染物測量，包括 O3、NO、NO2、CO、CO2、PM1 和 PM2.5，以及環境溫度 (T)、壓力 ( P)、相對濕度 (RH)、風速和風向。該軟件包将利用 FEMgrade 測量 O3 和 NO2，同時對其他污染物採用經過驗證的準確測量技術。 AQSync 将提供蜂窩連接，因此收集的數據将自動上傳到我們的在線數據庫，供用戶訪問和下載。 AQSync 将作爲新興傳感器網絡的路過校準站。這些傳感器可以與 AQSync 提供的參考級測量值搭配使用，並且可以在現場部署之前調整其校準參數。 AQSync 還将作爲發展中國家的完整空氣質量監測站。這些客戶無需購買一整套昂貴的儀器，而是能夠爲他們的監測站購買一個 AQSync。這将降低基礎設施成本，同時保持根據當地政府法規監測空氣污染的能力。
106-L 型臭氧監測儀被美國環境保護署批準爲用於環境臭氧監測的 FEM。該儀器已通過認證，可測量 0-500 ppbv 之間的環境臭氧濃度。
該儀器的精度爲 1.5 ppb 或讀數的 2%（以較大者爲準）。該儀器可提供标準台式外殼、壁挂式防風雨外殼或 OEM 版本。
請聯系 2B Technologies 讨論使用 Model 106-L、PAM、CAM 或 AQSync 進行空氣監測應用。
